一、項目背景與現狀痛點

布線雜亂、維護極難：上網、IPTV、電話、監控、客控各走各線，弱電間堆滿交換機，樓棟遠、排查難、故障多。

帶寬不足、體驗差：高峰期 WiFi 卡頓、4K 電視緩沖、視頻會議掉線，客訴高、影響口碑。

可靠性低、單點故障多：樓層交換機多、電源多、故障點多，一棟故障影響一片，恢復慢。

擴展難、能耗高：銅纜老化、帶寬上限低，無法支撐智慧客房、物聯網、園區監控擴容；有源設備多、耗電高。

園區覆蓋難：大堂、餐廳、會議室、走廊、戶外庭院、停車場無線覆蓋死角多、漫游差。

本次目標：采用 F5G 全光網（GPON），一纖進房 / 別墅，承載上網、4K IPTV、內線電話、WiFi、監控、客控，實現 “高穩定、大帶寬、無死角、易運維、長壽命”。

二、設計目標與原則

1. 總體目標

• 全覆蓋：客房、別墅、大堂、餐廳、會議室、走廊，漫游切換＜50ms。

• 全業務：一根光纖承載 數據 / IPTV / 語音 / 監控 / 客控，多業務 VLAN 隔離、互不干擾。

• 高可靠：核心 OLT ，無源 ODN 無供電、無單點故障，MTBF≥100 萬小時。

• 大帶寬：單客房 / 別墅獨享≥100Mbps，支持 4K/8K、VR、云會議，平滑升級 10G PON。

• 易運維：統一網管、遠程配置、自動告警，無源免維護，運維效率提升 70%、能耗降 30%。

• 長壽命：光纖一次布線可用 30 年，適配未來 5–10 年智慧酒店 / 園區升級。

2. 設計原則

• 安全性：VLAN 隔離、端口隔離、分級權限、操作日志審計。

• 擴展性：OLT 預留 PON 口、分光器預留端口，支持客房翻倍、10G PON、WiFi 76擴展。

• 經濟性：利舊弱電管道，減少破路 / 裝修；無源 ODN 免供電、免維護，長期 TCO 更低。

• 適配田園酒店：多樓棟二級分光、長距離光纖、戶外防水 AP、防雷抗干擾。

三、整體網絡架構

四、多業務融合方案（IPTV / 語音 / 無線 / 監控 / 客控）

1. 4K IPTV 系統

• 部署酒店專用 IPTV 服務器，提供直播、點播、回看、酒店歡迎頁、私密投屏、廣告推送。

• 每房間獨立組播 VLAN（VLAN10），與上網 / 語音隔離，避免帶寬搶占，4K 流暢無卡頓。

2. 監控與客控融合

• 監控：攝像頭通過 ONU 千兆口接入獨立 VLAN（VLAN40），高清穩定、遠程回放。

• 客控：智能客房主機接入 ONU，實現燈光、空調、窗簾遠程控制，聯動 PMS 系統。

五、機房與樓棟弱電間改造

1. 中心機房

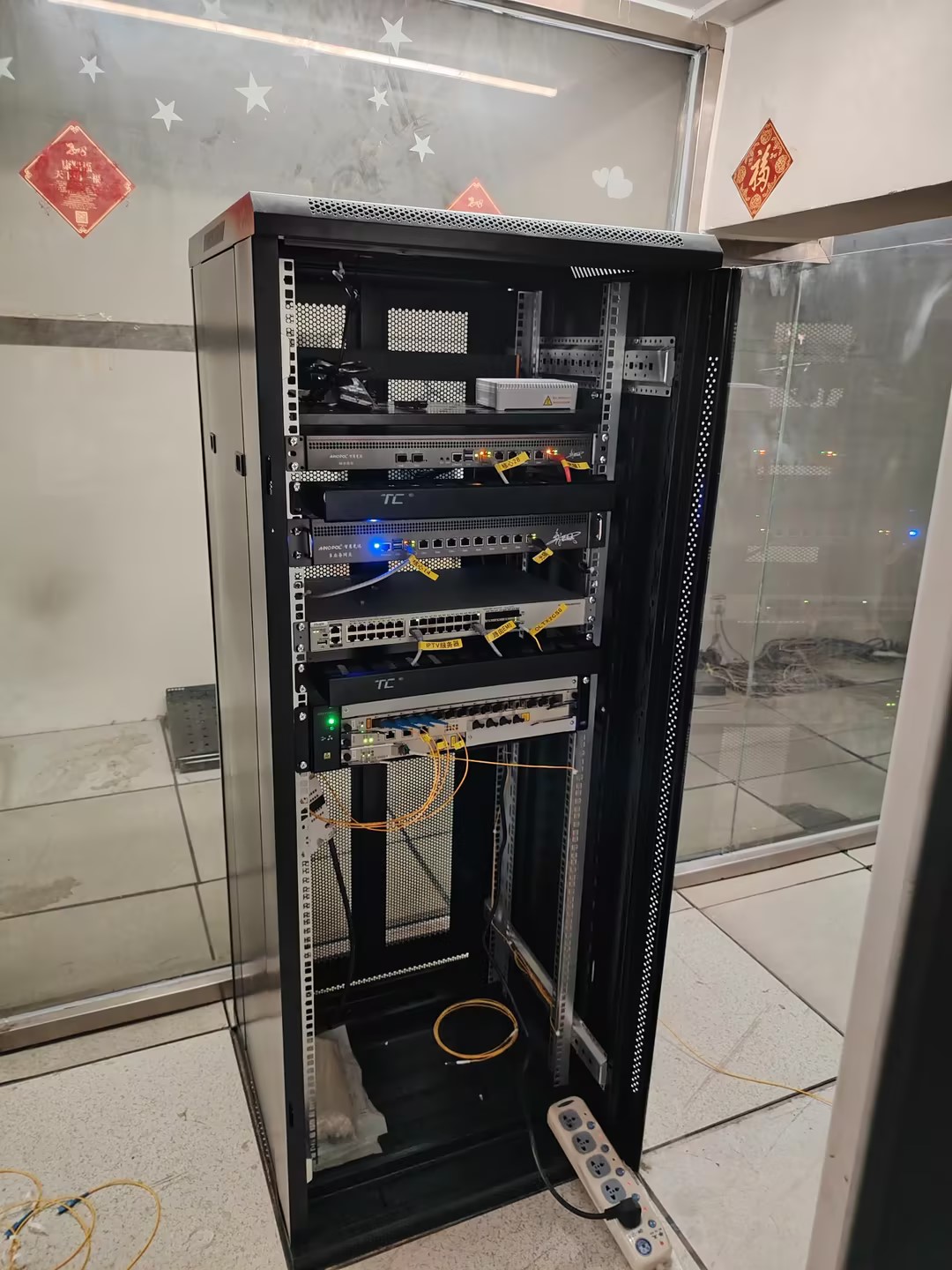

• 采用 19 英寸 42U 機柜 2 臺，部署 OLT、IP?PBX、核心交換機、服務器、UPS 等。

• 供電：雙路 UPS（6kVA），核心設備雙電源冗余，斷電續航≥2 小時。

• 接地：接地電阻≤1Ω，防雷與保護接地分開，符合 GB 50174。




2. 樓棟弱電間

• 清理老舊交換機、雜亂線纜，部署壁掛式防水分光箱，內裝分光器、熔接盤。

• 供電：弱電間僅無源分光箱，無需供電，能耗降 60%、消除火災隱患。

六、運維保障

• 安全：避開客人休息時段施工，防塵降噪，遵守酒店管理規定。

• 質量：光纖熔接損耗≤0.3dB，光衰?8~?24dBm，WiFi 信號≥?65dBm，漫游＜50ms。

• 售后：3 年質保 + 7×24 小時技術支持，遠程運維、快速排障。
